Здесь приведена возможная конструкция секционных ворот стандартной комплектации.Секционные гаражные ворота состоят из следующих конструктивных элементов:

1.

Вертикальные направляющие (правая, левая)

1 пара

2.

Горизонтальные направляющие (правая, левая)

1 пара

3.

Соединительная шина

1 шт.

4.

Сэндвич-панель *

2 шт.

5.

Пружинный отбойник (правый, левый)



6.

Крепление горизонтальных направляющих

1 шт.

7.

Угловое крепление

6 шт.

8.

Концевая петля со скользящей опорой ролика *



9.

Средняя петля со штифтом *



10.

Нижний кронштейн для ролика (правый, левый)

1 пара

11.

Ручка для открывания ворот

1 шт.

12.

Внутренняя подпружиненная задвижка

1 шт.

13.

Верхний кронштейн для ролика

2 шт.

14.

Трос (правый, левый)

2 шт.

15.

Конечная опорная плата (правая, левая)

1 пара

16.

Барабан для троса (правый, левый)

1 пара

17.

Шпонка длинная

2 шт.

18.

Заглушка пружины левая *



19.

Пружина *



20.

Заглушка пружины правая *



21.

Центральная опорная плата *



22.

Шпонка короткая *



23.

Подшипник

2 шт.

24.

Соединительная муфта вала

1 шт.

25.

Стальной цельнометаллический вал

2 шт.

26.

Нижняя уплотнительная резинка

1 шт.

27.

Верхняя уплотнитель над резинка

1 шт.

28.

Боковая уплотнительная резинка (правая, левая)

1 пара

29.

Соединительный элемент

1 пара

* Зависит от размеров проема по ширине и высоте.

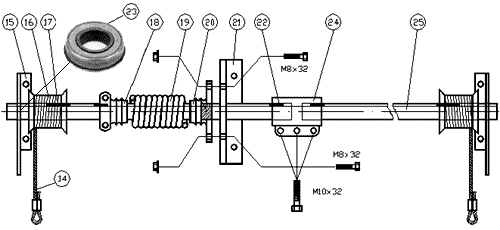

Торсионный механизм. Компенсирует вес полотна ворот.



Схема расположения элементов конструкции секционных ворот

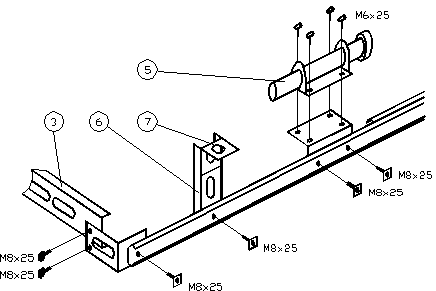

Амортизатор. Схема монтажа направляющих ворот



Секционные гаражные ворота монтируются за проем. Т.о. необходимо наличие двух четвертей и притолоки. При обмере и проектировании размеры четвертей и притолоки могут повлиять на конструкцию и тип ворот, а также тип электропривода.

При использовании реечного потолочного электропривода минимальный размер четвертей должен быть не менее 110 мм (в стандартной системе с приводом и без привода, в системе с повышенной притолокой и гильотине без привода, т.к. реечный потолочный привод в этих двух системах неприменим). И минимум 160 мм в системе низкий лифт (как с реечным приводом, так и без него). Это связано с тем, что барабаны для троса в системе низкий лифт устанавливаются на вал с внешней стороны. Возможна установка барабанов внутри, при этом минимальный размер четверти уменьшается до 110 мм, но это не желательно и применяется в крайних случаях, когда невозможна переделка проема (например, после отделки).

При использовании бокового электропривода или цепного редуктора, минимальный размер одной из четвертей (со стороны привода) колеблется в пределах от 110 до 350 мм, если устанавливать двигатель на вал до монтажа компенсационного механизма (предварительно разблокировав его - двигатель). При стандартной схеме монтажа двигатель монтируется в последнюю очередь, и для его установки необходим некоторый зазор от стены до конца вала, поэтому оптимальный размер 150 и 450 мм.

Четверти необходимы для крепления вертикальных направляющих и, в системе «низкий лифт» необходимо дополнительное пространство для размещения барабанов.

Минимальная высота притолоки определяется типом ворот (см далее). При обмере ворот необходимо указать следующие размеры:

  • Чистая высота проема (H).

  • Чистая ширина проема. (L)

  • Ширина четвертей. (Lч)

  • Высота бокса. (Hб)

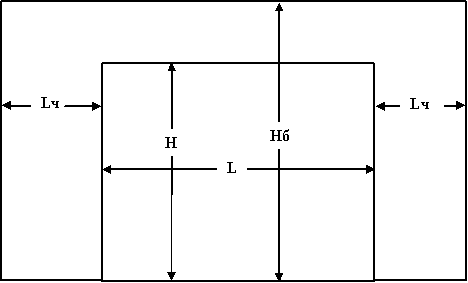

Эскиз обмера выглядит следующим образом:



Эскиз замера секционных гаражных ворот



Если бокс имеет внутреннюю конструкцию отличную от параллелепипеда, необходимо дополнительно составить эскизы бокса в разрезе. В случае параллелограмма достаточно вышеуказанных размеров.

Стандартная система

В стандартной системе применяются одинарные горизонтальные направляющие, такие, как показаны на рисунке. При этом минимальная высота притолоки – 410 мм при высоте полотна (проема) до 3680 мм включительно и 420 мм при высоте полотна от 3680 до 5570 мм, независимо будет ли устанавливаться привод. Минимальный размер четвертей – 110 мм, хотя оптимальный – 150 мм (или более).

Применение стандартной системы не всегда возможно именно из-за большой притолоки. В случае притолоки меньшего размера возможно применение системы – низкий лифт.

Низкий лифт

В стандартной системе применяются одинарные горизонтальные направляющие, а в случае низкого лифта, направляющие двойные. Устанавливается дополнительная горизонтальная направляющая сверху, над стандартной направляющей. При этом верхний ролик движется по дополнительной направляющей, а все остальные по основной. Минимальная высота притолоки – 285 мм при установке вала с барабанами сверху (над проемом), независимо будет ли устанавливаться привод, и 180 мм при установке вала сзади. При использовании потолочного электропривода при расположении пружин сзади минимальная высота притолоки 230 мм. Минимальный размер четвертей 160 мм.

Повышенная притолока

Иногда возникает необходимость использования именно этой системы. Например, в автосервисах (где установлен подъемник). Если в частном гараже можно обойтись стандартной системой, используя длинные профиля при креплении направляющих к потолку и стенам, то в автосервисе важно, что бы ворота располагались как можно ближе к потолку. Максимальный размер притолоки – 3050 мм. Минимальный размер четвертей – 110 мм, хотя оптимальный – 150 мм. Применение потолочного привода в данной системе невозможно. При установке бокового привода или цепного редуктора важно обращать внимание на размер четверти со стороны установки (от 110 до 350 мм).

Гильотина (вертикальный подъем)

Данная система может применяться в случае очень высоких потолков в помещении (удвоенная высота проема + 500 мм), или в случае невозможности крепления направляющих к потолку (высота потолков в любом случае должна быть больше высоты проема в два раза + 500 мм). Применение потолочного привода в данной системе невозможно. При установке бокового привода или цепного редуктора важно обращать внимание на размер четверти со стороны установки (от 110 до 350 мм).

Вдоль потолка (наклонная система)

Иногда может быть важно установить горизонтальные направляющие вдоль потолка, если он (потолок) наклонен. Максимальный угол наклона горизонтальных направляющих Х=30 град . Эта система применяется крайне редко и здесь рассматривается, как вариант. Все остальные параметры в наклонной системе такие же, как и в аналогичных обычных системах. Наклонная система может быть трех типов:

  1. Стандартная система наклонная

  2. Повышенная притолока наклонная система

  3. Низкий лифт наклонная система
